Czujniki przemysłowe – rodzaje, sygnały wyjściowe i zastosowania w automatyce produkcji

Czujnik przemysłowy to urządzenie, które zamienia wielkość fizyczną (obecność obiektu, położenie, temperaturę, ciśnienie, przepływ lub poziom) na sygnał elektryczny zrozumiały dla sterownika PLC. Od jakości tego sygnału zależy każda decyzja układu sterowania: zatrzymanie taśmy, otwarcie zaworu, zliczenie sztuki dobrej i wskaźnik OEE w raporcie zmianowym.

Problem zna każdy kierownik utrzymania ruchu. Maszyna staje kilka razy na zmianę, operator kasuje alarm „brak potwierdzenia położenia”, a po kwadransie linia rusza bez naprawy. Przyczyną jest zwykle czujnik zbliżeniowy dobrany na granicy zasięgu, poluzowany wspornik albo przewód przetarty w prowadnicy kablowej. Takie mikroprzestoje nie trafiają do zgłoszeń awarii, a w skali miesiąca kosztują więcej niż jedna poważna usterka. Ten poradnik porządkuje rodzaje czujników przemysłowych, pokazuje, jak dobrać czujnik do aplikacji i jak zdiagnozować go w kilka minut, zanim ktoś wymieni sprawne urządzenie na nowe.

Czym jest czujnik przemysłowy i jak działa w układzie sterowania?

Czujnik przemysłowy to element pomiarowy warstwy polowej, który wykrywa zmianę wielkości fizycznej i przekazuje ją do sterownika PLC jako sygnał binarny, analogowy lub cyfrowy. Pracuje w trudnych warunkach: w drganiach, pyle, wilgoci, zakłóceniach elektromagnetycznych i temperaturze od kilkudziesięciu stopni poniżej zera.

Każdy czujnik składa się z 3 bloków funkcjonalnych:

• element sensoryczny – reaguje na wielkość fizyczną, na przykład cewka z polem elektromagnetycznym, kondensator pomiarowy, fotodioda albo rezystor platynowy,
• układ przetwarzania – wzmacnia, filtruje i linearyzuje sygnał, a w nowszych konstrukcjach także kompensuje temperaturę i diagnozuje sam czujnik,
• stopień wyjściowy – podaje wynik w ustandaryzowanej postaci, na przykład tranzystorowe wyjście PNP 24 V DC, pętlę prądową 4-20 mA albo komunikację IO-Link.

Jakie są rodzaje czujników przemysłowych?

Czujniki przemysłowe dzieli się według 3 kryteriów: mierzonej wielkości (obecność, położenie, temperatura, ciśnienie, przepływ, poziom, siła), zasady działania (indukcyjna, pojemnościowa, optyczna, ultradźwiękowa, magnetyczna, rezystancyjna, piezoelektryczna) oraz rodzaju sygnału wyjściowego (binarny, analogowy, cyfrowy).

Najbardziej praktyczny podział z perspektywy projektanta szafy sterowniczej rozdziela czujniki na dwie rodziny:

1. Czujniki dyskretne (binarne) odpowiadają na pytanie „czy jest?”. Zwracają stan 0 lub 1: obiekt jest w polu działania albo go nie ma, siłownik dojechał do krańcówki albo nie. Należą do nich czujniki zbliżeniowe, łączniki krańcowe, kontaktrony i fotokomórki.
2. Czujniki analogowe i pomiarowe odpowiadają na pytanie „ile?”. Zwracają wartość ciągłą: 73,4°C, 4,2 bar, 18,6 m³/h. Należą do nich czujniki temperatury, przetworniki ciśnienia, przepływomierze i poziomomierze.

Trzecią, rosnącą grupą są czujniki inteligentne z komunikacją cyfrową (IO-Link, HART, Profinet, Modbus). Przekazują nie tylko wynik pomiaru, ale też parametry konfiguracyjne, liczniki zadziałań, temperaturę wewnętrzną i stan zabrudzenia optyki.

Osobną kategorię stanowią czujniki bezpieczeństwa: kurtyny świetlne, skanery laserowe, rygle i czujniki położenia osłon. Projektuje się je według normy PN-EN ISO 13849-1 (poziom zapewnienia bezpieczeństwa PL) lub PN-EN 62061 (SIL), a ich dobór wynika z oceny ryzyka maszyny, a nie z katalogu.

Czym różnią się czujniki zbliżeniowe: indukcyjne, pojemnościowe, optyczne, ultradźwiękowe i magnetyczne?

Czujniki zbliżeniowe wykrywają obiekt bez kontaktu mechanicznego, ale każda zasada działania reaguje na inny materiał: indukcyjna tylko na metal, pojemnościowa na niemal każdy materiał, optyczna na światło odbite lub przerwane, ultradźwiękowa na echo fali dźwiękowej, a magnetyczna na pole magnesu.

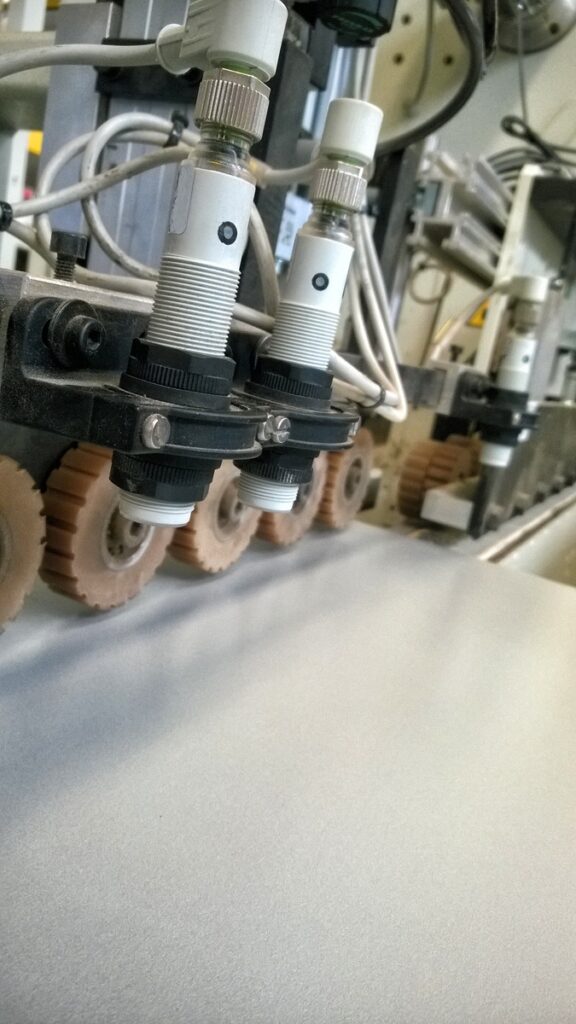

Czujnik indukcyjny

Czujnik pojemnościowy

Czujnik pojemnościowy mierzy zmianę pojemności elektrycznej między elektrodą a otoczeniem. Wykrywa metal, tworzywo, szkło, drewno, granulat, proszek i ciecze, także przez ściankę zbiornika z tworzywa. Stosuje się go jako sygnalizator poziomu w lejach zasypowych, czujnik obecności kartonu i detektor cieczy w rurze. Ma potencjometr lub parametr IO-Link do ustawienia czułości, bo na jego działanie wpływa wilgotność i osady na czole.

Czujnik optyczny (fotoelektryczny)

Czujnik optyczny wykrywa obiekt dzięki wiązce światła czerwonego, podczerwonego lub laserowego. Występuje w 3 podstawowych układach:

• dyfuzyjny (odbiciowy) – nadajnik i odbiornik w jednej obudowie, światło odbija się od samego obiektu, zasięg zwykle do kilkudziesięciu centymetrów i zależny od koloru powierzchni,
• refleksyjny z reflektorem – wiązka wraca od lustra pryzmatycznego, a obiekt ją przerywa, zasięg do kilku metrów, wersje z filtrem polaryzacyjnym wykrywają także obiekty błyszczące,
• barierowy (nadajnik-odbiornik) – dwie osobne obudowy naprzeciw siebie, największy zasięg i odporność na zabrudzenia.

Dla obiektów przezroczystych, takich jak butelki PET i folia, stosuje się wersje z wiązką dostosowaną do szkła i tworzyw, a dla detali na różnym tle wersje z tłumieniem tła (BGS).

Czujnik ultradźwiękowy

Czujnik ultradźwiękowy wysyła impuls dźwiękowy o częstotliwości powyżej 20 kHz i mierzy czas powrotu echa. Działa niezależnie od koloru i przezroczystości obiektu, dlatego sprawdza się przy pomiarze poziomu w zbiornikach, kontroli zwisu taśmy, wykrywaniu folii i szkła. Ograniczeniem jest martwa strefa tuż przed przetwornikiem, wpływ temperatury powietrza na prędkość dźwięku i tłumienie przez piany oraz pyły.

Czujnik magnetyczny

Czujnik magnetyczny reaguje na pole magnesu stałego. W automatyce najczęściej spotyka się go jako czujnik położenia tłoka siłownika pneumatycznego, montowany w rowku teowym korpusu. Wykorzystuje kontaktron albo element Halla lub magnetorezystancyjny. Wersje półprzewodnikowe nie mają styków mechanicznych, więc wytrzymują znacznie więcej przełączeń niż kontaktron.

Porównanie czujników zbliżeniowych

Typ czujnika	Wykrywane materiały	Typowy zasięg	Zalety	Ograniczenia	Typowe zastosowanie
Indukcyjny	wyłącznie metale	1-40 mm	odporny na pył, olej, wodę, bardzo trwały	mały zasięg, współczynniki korekcyjne dla metali nieżelaznych	położenie elementów stalowych, krzywki, liczenie zębów
Pojemnościowy	metale, tworzywa, ciecze, sypkie	1-30 mm	wykrywa przez ściankę zbiornika	wrażliwy na wilgoć i osady, wymaga ustawienia czułości	poziom granulatu, obecność cieczy
Optyczny	niemal wszystkie	od mm do kilkudziesięciu m	duży zasięg, szybkość, małe obiekty	zabrudzenie optyki, odbicia, światło obce	liczenie produktów, kontrola obecności na przenośniku
Ultradźwiękowy	ciała stałe i ciecze, także przezroczyste	20 mm – kilka m	niezależny od koloru i przezroczystości	martwa strefa, wpływ temperatury i piany	poziom w zbiornikach, folia, szkło
Magnetyczny	magnes stały	zależny od magnesu	montaż w rowku siłownika, prosty	wymaga magnesu w obiekcie, wpływ obcych pól	położenie tłoka siłownika

Jakie czujniki mierzą wielkości procesowe: temperaturę, ciśnienie, przepływ i poziom?

Wielkości procesowe mierzą 4 główne grupy czujników i przetworników: czujniki temperatury (Pt100, termopary), przetworniki ciśnienia, przepływomierze (elektromagnetyczne, Coriolisa, wirowe, ultradźwiękowe) oraz poziomomierze (radarowe, hydrostatyczne, wibracyjne). Ich sygnał trafia do pętli regulacji PID i do archiwum procesu.

Czujniki temperatury

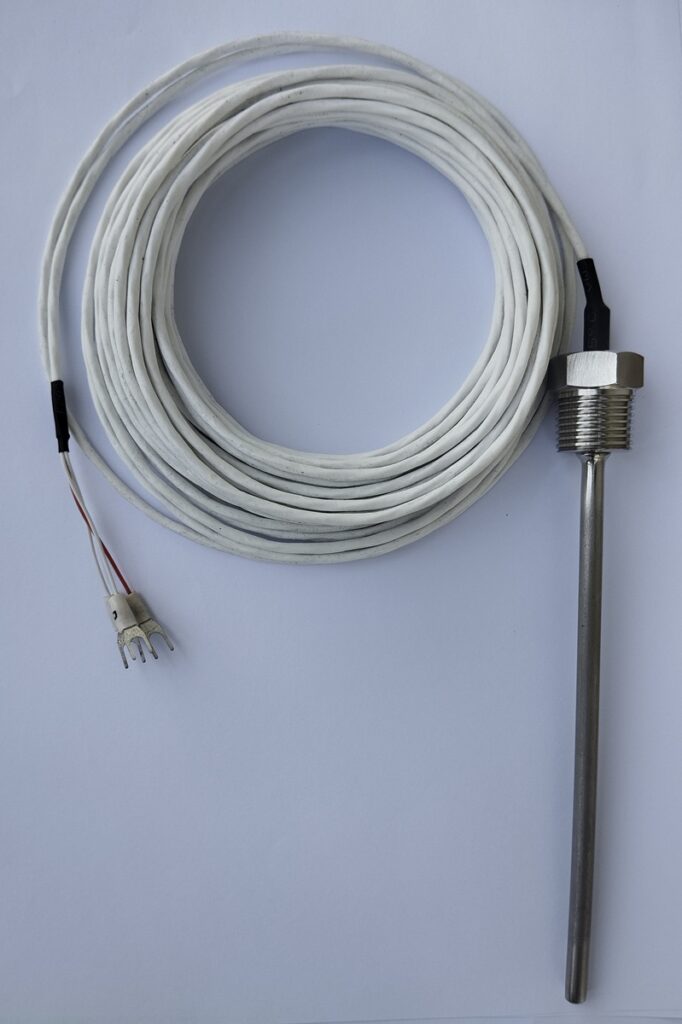

Czujnik rezystancyjny Pt100 wykorzystuje platynowy rezystor, który ma 100 Ω w 0°C i zwiększa rezystancję wraz z temperaturą. Norma PN-EN IEC 60751 określa klasy dokładności: klasa A ma tolerancję ±(0,15 + 0,002·|t|)°C, a klasa B ±(0,30 + 0,005·|t|)°C. Przy 100°C daje to odpowiednio ±0,35°C i ±0,80°C. Czujnik podłącza się w układzie 3- lub 4-przewodowym, bo w układzie 2-przewodowym rezystancja przewodów dodaje się do pomiaru.

Termopara wytwarza napięcie na złączu dwóch różnych metali. Typy J i K mierzą temperatury do kilkuset i ponad tysiąca stopni Celsjusza, a typy S, R i B służą w piecach i hutnictwie. Termopary mają mniejszą dokładność niż Pt100, ale wyższy zakres i krótszy czas odpowiedzi. Wymagają przewodów kompensacyjnych i kompensacji zimnych końców.

Przetworniki ciśnienia

Przetwornik ciśnienia mierzy ciśnienie względne, absolutne lub różnicowe. Najczęściej wykorzystuje piezorezystancyjną membranę krzemową albo element ceramiczny. Przetworniki różnicy ciśnień służą też do pomiaru przepływu na kryzie i poziomu w zbiornikach zamkniętych. Przy doborze liczy się zakres, odporność na przeciążenie, materiał membrany i przyłącze procesowe, w przemyśle spożywczym i farmaceutycznym higieniczne.

Przepływomierze

Przepływomierz elektromagnetyczny wykorzystuje prawo Faradaya i działa wyłącznie z cieczami przewodzącymi, typowo powyżej około 5 µS/cm, więc nie zmierzy wody demineralizowanej ani oleju. Przepływomierz Coriolisa mierzy bezpośrednio przepływ masowy i gęstość, co czyni go standardem w dozowaniu receptur. Przepływomierz wirowy obsługuje parę i gazy, a ultradźwiękowy w wersji nakładanej (clamp-on) mierzy przepływ bez cięcia rurociągu.

Poziomomierze

Radar bezkontaktowy (zwykle 80 GHz) mierzy poziom cieczy i materiałów sypkich niezależnie od pary i temperatury. Sonda hydrostatyczna mierzy poziom przez ciśnienie słupa cieczy. Sygnalizatory wibracyjne (widełkowe) i pojemnościowe nie mierzą wartości ciągłej, tylko sygnalizują przekroczenie poziomu minimalnego lub maksymalnego i często pełnią funkcję zabezpieczenia przed przepełnieniem.

Do tej grupy należą także czujniki siły i masy (tensometry w wagach i dozownikach), czujniki drgań (akcelerometry do monitorowania stanu łożysk i silników, ocena według PN-ISO 20816) oraz enkodery inkrementalne i absolutne, które mierzą położenie i prędkość wałów.

Jakie sygnały wyjściowe mają czujniki przemysłowe?

Czujniki przemysłowe przekazują wynik na 3 sposoby: sygnałem binarnym (PNP lub NPN, styk NO lub NC), sygnałem analogowym (4-20 mA, 0-10 V, bezpośrednio Pt100 lub termopara) albo komunikacją cyfrową (IO-Link, HART, sieci polowe). Rodzaj wyjścia musi pasować do karty wejść sterownika.

Wyjścia binarne: PNP, NPN, NO i NC

Czujnik 3-przewodowy 24 V DC ma wyjście tranzystorowe. Wyjście PNP podaje na wejście sterownika napięcie +24 V (logika źródłowa, sourcing), a wyjście NPN zwiera wejście do 0 V (logika ujściowa, sinking). W Europie standardem są czujniki PNP i karty wejść typu „sink”. Pomyłka PNP/NPN nie uszkadza zwykle czujnika, ale wejście nigdy nie zmienia stanu, co przy uruchomieniu kosztuje godziny szukania błędu w programie.

Funkcja przełączania NO (normalnie otwarty) oznacza, że wyjście włącza się po wykryciu obiektu. NC (normalnie zamknięty) oznacza, że wyjście jest aktywne bez obiektu i wyłącza się po jego wykryciu. NC stosuje się tam, gdzie zerwanie przewodu ma dać ten sam efekt co wykrycie, na przykład w krańcówkach chroniących przed przejazdem.

Sygnały analogowe: 4-20 mA i 0-10 V

Pętla prądowa 4-20 mA jest standardem pomiarów procesowych, bo wartość prądu nie zależy od długości przewodu, sygnał jest odporny na zakłócenia, a „żywe zero” 4 mA pozwala odróżnić wartość minimalną od przerwy w obwodzie. Według zalecenia NAMUR NE 43 prąd poniżej 3,6 mA lub powyżej 21 mA oznacza awarię przetwornika albo obwodu. Program sterownika powinien te progi rozpoznawać i generować alarm, a nie wyświetlać operatorowi fałszywe „0 bar”.

Sygnał napięciowy 0-10 V jest tańszy, ale wrażliwy na spadki napięcia na długich przewodach i na zakłócenia. Sprawdza się w obrębie jednej szafy lub maszyny, a nie przy pomiarach rozproszonych po hali.

Protokół HART nakłada cyfrową komunikację na pętlę 4-20 mA. Pozwala zdalnie odczytać diagnostykę, zakres i numer seryjny przetwornika bez dodatkowego okablowania.

Komunikacja cyfrowa: IO-Link i sieci polowe

IO-Link (norma IEC 61131-9) to komunikacja punkt-punkt między czujnikiem a modułem master po standardowym, niekranowanym przewodzie 3-żyłowym o długości do 20 m. Ten sam czujnik przekazuje wynik pomiaru, parametry i diagnostykę: licznik przełączeń, temperaturę wewnętrzną, zapas sygnału i ostrzeżenie o zabrudzeniu. Master IO-Link łączy się ze sterownikiem przez Profinet, EtherNet/IP lub Modbus TCP. Największa korzyść praktyczna to automatyczne przywrócenie parametrów: po wymianie uszkodzonego czujnika master wgrywa do nowego egzemplarza zapisaną konfigurację, więc serwisant nie musi znać nastaw.

Przetworniki procesowe z interfejsami Profinet, Profibus PA czy Modbus RTU stosuje się tam, gdzie liczba pomiarów i odległości uzasadniają rezygnację z okablowania analogowego. Dobór protokołu wynika z architektury całego systemu sterowania, a nie z pojedynczego czujnika.

Jak dobrać czujnik przemysłowy do aplikacji?

Czujnik przemysłowy dobiera się w 8 krokach: określ mierzoną wielkość i materiał obiektu, wyznacz zasięg lub zakres z zapasem, sprawdź warunki środowiskowe, dobierz stopień ochrony IP, wybierz sygnał zgodny ze sterownikiem, zweryfikuj czas odpowiedzi, uwzględnij strefy zagrożenia wybuchem i zaplanuj montaż serwisowy.

1. Określ mierzoną wielkość i materiał obiektu: stal czy aluminium, karton czy folia, woda czy olej.
2. Wyznacz zasięg lub zakres pomiarowy z zapasem: dla czujnika zbliżeniowego najwyżej 81% Sn, dla przetwornika ciśnienia wartość robocza w środkowej części zakresu.
3. Sprawdź warunki środowiskowe: temperaturę, drgania, chłodziwa, środki myjące, pole magnetyczne od spawarek.
4. Dobierz stopień ochrony według PN-EN 60529: IP67 dla typowej hali, IP69K dla mycia wysokociśnieniowego gorącą wodą w przemyśle spożywczym.
5. Wybierz sygnał wyjściowy zgodny z kartą wejść sterownika: PNP lub NPN, 4-20 mA czy IO-Link.
6. Zweryfikuj czas odpowiedzi i częstotliwość przełączania względem prędkości obiektów. Czujnik liczący produkty na szybkim przenośniku musi przełączać szybciej, niż obiekty przechodzą przed czołem, a karta wejść sterownika nie może filtrować krótkich impulsów.
7. Uwzględnij strefy zagrożenia wybuchem: w atmosferze pyłowej lub gazowej czujnik musi mieć certyfikat zgodny z dyrektywą ATEX 2014/34/UE, a obwody iskrobezpieczne wymagają barier.
8. Zaplanuj montaż serwisowy: złącze M12 zamiast przewodu na stałe, wspornik z ogranicznikiem, który zachowuje odległość po wymianie, i oznaczenie zgodne ze schematem elektrycznym.

Najczęstszy błąd projektowy, który widzimy przy audytach maszyn, to dobór czujnika do warunków z dnia odbioru, a nie z codziennej eksploatacji. Fotokomórka, która działała na czystej linii przy uruchomieniu, po pół roku pracuje w pyle kartonowym i z zapasem sygnału bliskim zera.

Jak zdiagnozować awarię czujnika na linii produkcyjnej?

Awarię czujnika diagnozuje się od strony sterownika do strony obiektu: najpierw stan wejścia i diody czujnika, potem zasilanie, okablowanie i złącza, a na końcu montaż, zasięg i sam czujnik. Taka kolejność eliminuje wymianę sprawnych czujników, która jest najdroższą „naprawą” w utrzymaniu ruchu.

Poniższą procedurę stosujemy jako standard przy przestojach zgłaszanych jako „czujnik nie widzi”:

1. Porównaj stan diody na czujniku ze stanem wejścia w sterowniku lub na panelu HMI. Dioda świeci, a wejście nie zmienia stanu – problem leży w przewodzie, złączu, zacisku albo karcie wejść, a nie w czujniku.
2. Zmierz napięcie zasilania bezpośrednio na złączu czujnika, a nie w szafie. Spadek poniżej około 20 V przy zasilaniu 24 V DC wskazuje na uszkodzony przewód, przeciążony zasilacz albo luźny zacisk.
3. Sprawdź typ wyjścia (PNP/NPN) i funkcję (NO/NC) po wymianie czujnika. Zamiennik „z magazynu” o innym kodzie to częsta przyczyna awarii po naprawie.
4. Obejrzyj przewód na całej długości, zwłaszcza w prowadnicach ruchomych, przy krawędziach osłon i w miejscach mycia. Przetarcie izolacji daje błędy pojawiające się tylko w określonej pozycji maszyny.
5. Zmierz odległość czoła od obiektu i porównaj ją z 81% Sn albo z zasięgiem z karty katalogowej. Sprawdź, czy wspornik się nie poluzował po kolizji.
6. Oczyść optykę i reflektor, a w czujnikach IO-Link odczytaj zapas sygnału (stability reserve). Wartość bliska progu przełączania zapowiada mikroprzestoje, zanim czujnik całkowicie przestanie działać.
7. Podmień czujnik na sprawny egzemplarz dopiero po wykluczeniu punktów 1-6 i zapisz przyczynę w systemie utrzymania ruchu (CMMS). Bez zapisu ta sama awaria wraca, a statystyka niezawodności maszyny pozostaje niepełna.

Dla przetworników 4-20 mA procedurę uzupełnia pomiar prądu w pętli miliamperomierzem i porównanie go z wartością w sterowniku. Prąd poniżej 3,6 mA lub powyżej 21 mA wskazuje na awarię według NAMUR NE 43, a prawidłowy prąd przy błędnej wartości na ekranie oznacza błąd skalowania w programie, a nie usterkę przetwornika.

Ile naprawdę kosztuje czujnik w cyklu życia maszyny?

Cena katalogowa czujnika stanowi zwykle niewielką część jego całkowitego kosztu posiadania (TCO). O kosztach decydują przestoje spowodowane fałszywymi sygnałami, czas diagnozy, czas wymiany i ponownej konfiguracji oraz magazyn części zamiennych.

Poniższa tabela porównuje dwa warianty tego samego punktu pomiarowego: standardowy czujnik binarny i czujnik z IO-Link. Wartości są przykładowe i służą do pokazania struktury kosztów, a nie jako oferta cenowa.

Składnik kosztu	Czujnik binarny PNP	Czujnik z IO-Link
Cena czujnika	niższa	wyższa o kilkadziesiąt procent
Infrastruktura	wejście cyfrowe w karcie sterownika	port mastera IO-Link (jeden master obsługuje typowo 4-8 czujników)
Diagnoza awarii	pomiary miernikiem na miejscu, zwykle 20-60 min	odczyt diagnostyki ze sterownika lub HMI, zwykle kilka minut
Wymiana	ręczne ustawienie czułości lub zasięgu	automatyczne przywrócenie parametrów przez master
Wczesne ostrzeganie	brak, czujnik działa albo nie	zapas sygnału, licznik przełączeń, temperatura wewnętrzna
Liczba wariantów w magazynie	wiele kodów dla różnych zasięgów i funkcji	mniej kodów, bo funkcję i zasięg ustawia się parametrem
Ryzyko mikroprzestojów	wysokie przy pracy blisko progu	niższe dzięki alarmowi przed awarią

Prosty rachunek dla jednej maszyny: jeżeli trzy mikroprzestoje na zmianę po 2 minuty wynikają z czujników pracujących na granicy zasięgu, linia trzyzmianowa traci około 18 minut dziennie, czyli ponad 100 godzin rocznie przy 350 dniach pracy. Wystarczy pomnożyć to przez koszt godziny przestoju linii, aby zobaczyć, że różnica w cenie czujników ma znaczenie drugorzędne. IO-Link nie jest uzasadniony w każdym punkcie, ale w miejscach krytycznych dla wydajności, przy częstych przezbrojeniach i tam, gdzie wymiany robi personel bez doświadczenia w automatyce, zwraca się szybko.

Jak połączyć czujniki z systemem sterowania i warstwą danych?

Czujniki łączy się z systemem sterowania przez karty wejść sterownika PLC, moduły rozproszonych wejść/wyjść w sieci Profinet lub Modbus TCP albo przez mastery IO-Link. Dane z tych samych czujników mogą trafiać równolegle do SCADA, MES i chmury, jeżeli architektura przewiduje oddzielenie sterowania od zbierania danych.

Największe ryzyko pojawia się przy rozbudowie starszych maszyn. Typowe wąskie gardła w modernizacjach to:

• brak wolnych wejść w karcie sterownika starszej generacji, który nie jest już produkowany,
• brak obsługi IO-Link i nowych protokołów w sterowniku sprzed kilkunastu lat,
• niezgodność logiki PNP/NPN między czujnikami a kartami wejść w maszynach importowanych z różnych rynków,
• niekompletna dokumentacja elektryczna, w której oznaczenia czujników nie odpowiadają rzeczywistości po kolejnych przeróbkach,
• ryzyko zatrzymania produkcji przy każdej ingerencji w program sterownika maszyny pracującej w ruchu ciągłym.

FAQ – czujniki przemysłowe

Jakie czujniki stosuje się najczęściej w automatyce przemysłowej?

W automatyce maszyn najczęściej stosuje się czujniki indukcyjne, optyczne i magnetyczne na siłownikach, a w automatyce procesowej czujniki temperatury Pt100, przetworniki ciśnienia i przepływomierze. Czujniki indukcyjne dominują tam, gdzie wykrywane są elementy metalowe, bo są tanie, trwałe i odporne na zabrudzenia.

Czym różni się czujnik PNP od NPN?

Czujnik PNP po wykryciu obiektu podaje na wejście sterownika napięcie +24 V, a czujnik NPN zwiera wejście do masy 0 V. Oba typy działają tak samo, ale muszą pasować do karty wejść. W Europie standardem są czujniki PNP, a NPN spotyka się częściej w maszynach z rynków azjatyckich.

Dlaczego w pomiarach procesowych stosuje się sygnał 4-20 mA, a nie 0-20 mA?

Sygnał 4-20 mA ma „żywe zero”: wartość minimalna to 4 mA, więc prąd 0 mA jednoznacznie oznacza przerwę w obwodzie lub awarię przetwornika. Przy 0-20 mA sterownik nie odróżni zerowego pomiaru od zerwanego przewodu. Dodatkowo prąd 4 mA wystarcza do zasilenia przetwornika dwuprzewodowego z pętli.

Jak często należy sprawdzać czujniki przemysłowe?

Czujniki binarne sprawdza się podczas przeglądów okresowych maszyny, a przetworniki pomiarowe wpływające na jakość lub bezpieczeństwo kalibruje się w odstępach wynikających z wymagań systemu jakości, zwykle co 6-24 miesiące. Czujniki bezpieczeństwa testuje się według instrukcji producenta i wyników oceny ryzyka, często codziennie przed uruchomieniem maszyny.

Podsumowanie: czujnik jest pierwszym ogniwem jakości danych

Czujnik przemysłowy decyduje o tym, co sterownik PLC wie o maszynie, a więc także o wiarygodności alarmów, wskaźnika OEE i raportów produkcyjnych. Trzy zasady inżynierskie z tego artykułu ograniczają większość problemów: dobieraj zasięg z zapasem (Sa ≤ 0,81 Sn), wykorzystuj diagnostykę sygnału (NAMUR NE 43, IO-Link) i diagnozuj awarię od sterownika do obiektu, zanim wymienisz czujnik.
