W świecie automatyki przemysłowej, gdzie precyzja, stabilność i niezawodność są walutą sukcesu, istnieje jeden cichy bohater, który od dekad stanowi fundament niezliczonych procesów technologicznych. Mowa o regulatorze PID – wszechstronnym i potężnym narzędziu, które mimo swojej koncepcyjnej prostoty, jest sercem najbardziej złożonych układów regulacji. Od utrzymania stałej temperatury w reaktorze chemicznym, przez kontrolę prędkości silnika, aż po precyzyjne pozycjonowanie ramienia robota – wszędzie tam, gdzie konieczne jest utrzymanie jakiejś wielkości na zadanym poziomie, najprawdopodobniej spotkamy właśnie ten algorytm.
W tym artykule zagłębimy się w tajniki działania regulatora PID. Krok po kroku zdekonstruujemy jego budowę, wyjaśnimy rolę poszczególnych członów i pokażemy, jak teoria przekłada się na praktyczne zastosowanie w przemyśle. To kompleksowy poradnik zarówno dla początkujących adeptów automatyki, jak i doświadczonych inżynierów pragnących usystematyzować swoją wiedzę.

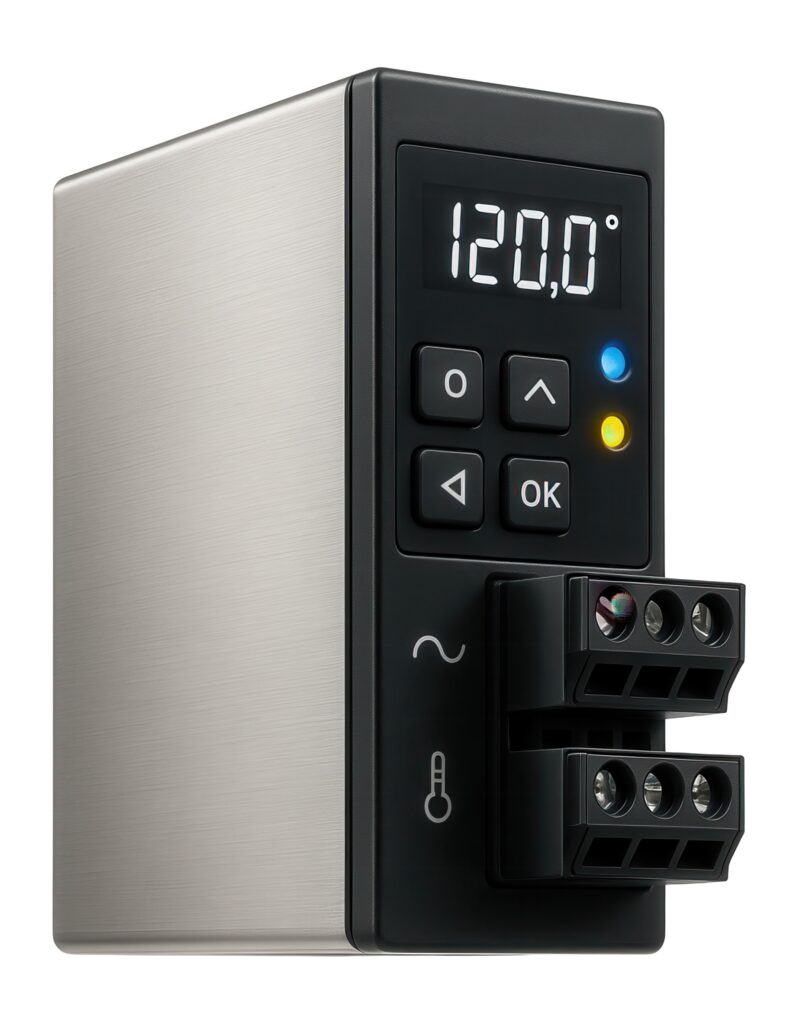

Czym jest regulator PID i dlaczego jest tak ważny?
Wyobraźmy sobie prosty scenariusz: zadaniem jest utrzymanie temperatury wody w zbiorniku na poziomie dokładnie 80°C. Możemy ręcznie włączać i wyłączać grzałkę, ale taka metoda jest nieprecyzyjna i nieefektywna. I tu właśnie wkracza automatyka przemysłowa. Regulator PID to w swojej istocie matematyczny algorytm, który działa w zamkniętej pętli sprzężenia zwrotnego. Jego celem jest minimalizowanie błędu (nazywanego uchybem regulacji) pomiędzy wartością zadaną (nasze 80°C) a rzeczywistą wartością mierzoną przez czujnik (aktualna temperatura wody).
Mechanizm ten działa w sposób ciągły. Regulator nieustannie oblicza wartość uchybu i na tej podstawie generuje sygnał wyjściowy (np. procent mocy grzałki), który jest podawany na wejście regulowanego obiektu (nasz zbiornik z grzałką). Celem jest takie sterowanie obiektem, aby zmienna mierzona jak najszybciej osiągnęła i utrzymała wartość zadaną, ignorując przy tym ewentualne zakłócenia (np. dolanie zimnej wody). To właśnie ta zdolność do samoregulacji w oparciu o sprzężenie zwrotne czyni regulację PID tak uniwersalnym i skutecznym narzędziem. Bez niego nowoczesny przemysł nie mógłby funkcjonować z obecną wydajnością i precyzją.
Dekonstrukcja algorytmu – Trzy filary stabilności: P, I oraz D
Magia regulatora PID tkwi w połączeniu trzech odrębnych, ale współpracujących ze sobą działań, które analizują uchyb regulacji z trzech różnych perspektyw: teraźniejszości, przeszłości i przyszłości.
P – Człon proporcjonalny (proportional): Reakcja na teraźniejszość
Pierwszym i najważniejszym elementem jest człon proporcjonalny (człon P). Jego działanie jest bardzo intuicyjne: im większy jest aktualny błąd, tym silniejsza jest reakcja regulatora. Sygnał wyjściowy jest wprost proporcjonalny do wartości uchybu, a współczynnik tej proporcjonalności to tzw. wzmocnienie (Kp). Ustawienie dużej wartości wzmocnienia Kp sprawi, że odpowiedź układu będzie bardzo szybka, ale może prowadzić do niestabilności i oscylacji wokół wartości zadanej. Z kolei zbyt małe wzmocnienie da układ powolny, który długo będzie dążył do celu. Czysty regulator P ma jednak fundamentalną wadę: prawie nigdy nie jest w stanie całkowicie zlikwidować błędu. W stanie ustalonym zawsze pozostaje pewien niewielki uchyb, niezbędny do podtrzymania niezerowego sygnału sterującego.
I – Człon całkujący (integral): Lekcja z przeszłości
Tu z pomocą przychodzi człon całkujący (człon I). Jego zadaniem jest analiza skumulowanego błędu w czasie. Można powiedzieć, że „pamięta” on przeszłe uchyby i dopóki błąd (nawet niewielki) istnieje, człon całkujący będzie stopniowo zwiększał lub zmniejszał sygnał wyjściowy. To właśnie ta właściwość pozwala na eliminację uchybu ustalonego, który jest słabością członu P. Innymi słowy, człon całkujący dąży do tego, by suma błędów w czasie była równa zeru, co w praktyce oznacza idealne zrównanie wartości mierzonej z zadaną. Regulator składający się z tych dwóch członów, znany jako regulator PI, jest najpopularniejszym typem w przemyśle. Należy jednak uważać: zbyt agresywne działanie członu I (krótki czas całkowania Ti) może prowadzić do „przeregulowania”, czyli znacznego przekroczenia wartości zadanej, i wprowadzić układ w oscylacje. Jego główną rolą jest to, że skutecznie kompensuje akumulację uchybów.
D – człon różniczkujący (derivative): Przewidywanie przyszłości
Ostatnim elementem jest człon różniczkujący (człon D). Działa on w oparciu o prędkość zmiany uchybu. Jego zadaniem jest przewidywanie przyszłego zachowania błędu i zapobieganie mu. Jeśli regulator widzi, że uchyb gwałtownie maleje (czyli zmienna mierzona szybko zbliża się do wartości zadanej), człon D zadziała jak hamulec, zmniejszając sygnał sterujący, aby zapobiec „przestrzeleniu” celu. Działa on tłumiąco na oscylacje i stabilizuje odpowiedź układu, szczególnie w przypadku obiektów o dużej bezwładności. Czas różniczkowania (Td), nazywany też czasem wyprzedzenia, określa, jak „daleko w przyszłość” patrzy regulator. Jego wadą jest wrażliwość na szumy pomiarowe – każda gwałtowna, nawet niewielka zmiana na wejściu jest interpretowana jako szybka zmiana błędu, co może prowadzić do niestabilnego sygnału wyjściowego. Z tego powodu człon różniczkujący jest stosowany nieco rzadziej, a w niektórych aplikacjach dokonuje się jego całkowite wyłączenie. Połączenie członów P i D tworzy regulator PD.

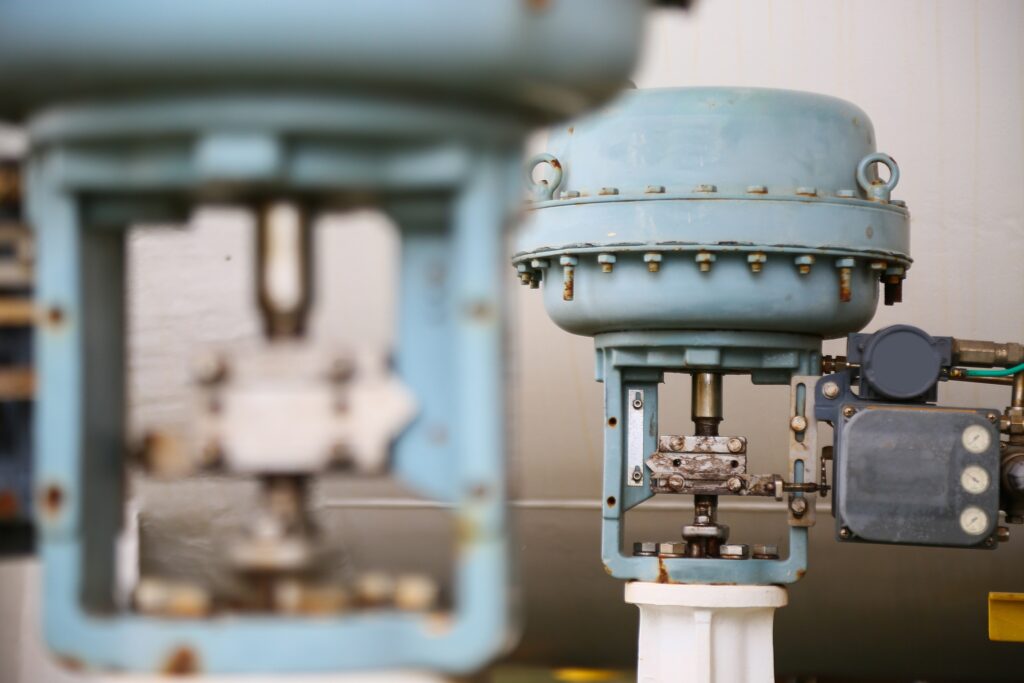

Implementacja i rola w systemach sterowania

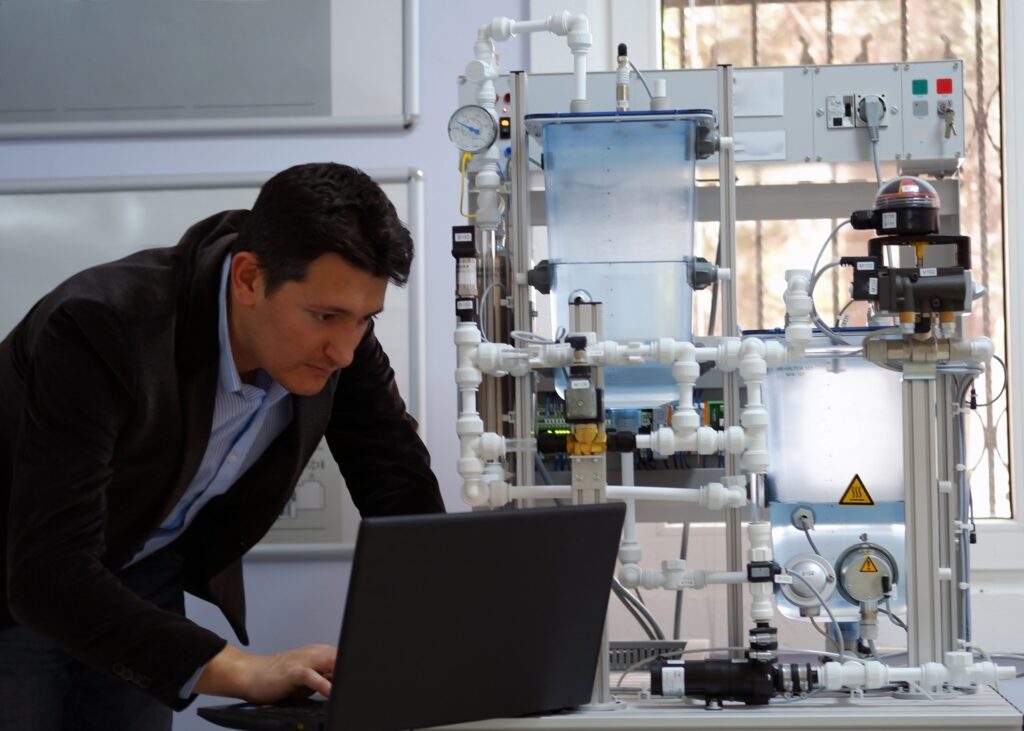

W nowoczesnych systemach automatyki, algorytm regulacji PID rzadko jest realizowany jako oddzielne, fizyczne urządzenie. Najczęściej jest on zaimplementowany jako oprogramowanie – standardowe bloki funkcyjne dostępne w środowiskach programistycznych dla sterowników PLC (Programmable Logic Controller). Sterowniki PLC, będące mózgiem maszyn i linii produkcyjnych, mogą obsługiwać dziesiątki, a nawet setki niezależnych pętli PID jednocześnie. Programista lub automatyk konfiguruje każdą pętlę, wprowadzając nastawy regulatora (Kp, Ti, Td), definiując źródło wartości zadanej i mierzonej oraz określając limity sygnału wyjściowego. Dzięki takiej implementacji, regulację dostosowaną do specyfiki danego obiektu można łatwo modyfikować, kopiować i monitorować, co daje ogromną elastyczność.
Z perspektywy operatora lub inżyniera procesu, interakcja z regulatorami PID odbywa się najczęściej na poziomie systemów wizualizacji SCADA (Supervisory Control and Data Acquisition). System SCADA zbiera dane ze wszystkich sterowników PLC w zakładzie i prezentuje je w przystępnej formie graficznej. Użytkownik na ekranie komputera widzi schemat procesu, aktualne wartości zmiennych, trendy historyczne oraz panele kontrolne dla poszczególnych regulatorów. To właśnie z poziomu SCADA można zmieniać wartości nastawy, przełączać regulator w trybie ręcznym (pozwalając na ręczne sterowanie elementem wykonawczym), aktywować procedury automatycznego dostrajania czy analizować odpowiedź układu na zmiany parametrów. Taki centralny nadzór pozwala na optymalizację pracy całego zakładu, a nie tylko pojedynczej pętli sprzężenia zwrotnego.
Strojenie regulatora PID
Nawet najlepszy algorytm regulacji PID nie zapewni prawidłowego działania, jeśli jego parametry nie zostaną odpowiednio dobrane. Proces ten, zwany strojeniem lub doborem nastaw regulatora PID, jest kluczowym etapem wdrożenia każdego układu regulacji. Celem jest znalezienie takiego zestawu wartości Kp, Ti i Td, który zapewni szybką reakcję na zmianę wartości zadanej, minimalne przeregulowanie i skuteczne tłumienie zakłóceń. W praktyce stosuje się kilka metod.
- Strojenie ręczne: To metoda oparta na doświadczeniu i intuicji inżyniera. Polega na iteracyjnym modyfikowaniu parametrów i obserwacji reakcji obiektu. Zazwyczaj w pierwszej kolejności ustawia się człony I oraz D na wartości minimalne i stopniowo zwiększa wzmocnienie Kp aż do uzyskania stabilnych oscylacji. Następnie dobiera się czas całkowania Ti w celu eliminacji uchybu ustalonego, a na końcu, w razie potrzeby, dodaje się akcję różniczkującą (Td) dla poprawy stabilności. Jest to proces czasochłonny, ale pozwala na głębokie zrozumienie dynamiki tematu obiektu regulacji.
- Metody heurystyczne (np. metoda Zieglera-Nicholsa): To bardziej usystematyzowane podejście. Najpopularniejsza, metoda Zieglera-Nicholsa, występuje w dwóch wariantach. Pierwszy bazuje na analizie odpowiedzi skokowej obiektu w pętli otwartej, a drugi na znalezieniu krytycznego wzmocnienia i okresu oscylacji w pętli zamkniętej. Na podstawie tych eksperymentalnych danych, specjalne tabele podają rekomendowane nastawy regulatora. Metody te dają dobre wyniki dla szerokiej gamy obiektów, choć często prowadzą do dość „agresywnej” regulacji, wymagającej późniejszego, delikatnego dostrojenia ręcznego.
- Automatyczne dostrajanie (autotuning): Wiele nowoczesnych regulatorów i modułów PLC posiada wbudowane funkcje autotuningu. Po uruchomieniu takiej procedury, regulator sam przeprowadza serię testów na obiekcie (np. generując niewielkie zmiany sygnału wyjściowego i analizując reakcję), a następnie samodzielnie oblicza optymalne nastawy regulatora PID. Jest to najlepszym rozwiązaniem w sytuacjach, gdy brakuje czasu lub dogłębnej wiedzy o dynamice procesu, znacząco upraszczając proces wdrożenia.
Niezależnie od wybranej metody, odpowiedni dobór nastaw jest kompromisem pomiędzy szybkością a stabilnością. Zbyt „agresywny” regulator pracuje szybko, ale jest podatny na oscylacje i wrażliwy na zakłócenia. Zbyt „leniwy” jest bardzo stabilny, ale reaguje powoli na zmiany, co może być nieakceptowalne w niektórych procesach.
Podsumowanie
Regulator PID jest czymś więcej niż tylko matematycznym wzorem; to fundamentalna koncepcja, która umożliwiła rewolucję w automatyce przemysłowej. Jego siła tkwi w uniwersalności i zdolności do zapewnienia precyzyjnej i stabilnej regulacji w niezliczonych aplikacjach, od prostej kontroli temperatury po zaawansowane systemy sterowania ruchem. Zrozumienie roli członu proporcjonalnego, całkującego i różniczkującego, a także opanowanie sztuki strojenia, to kluczowe umiejętności każdego inżyniera automatyka. Mimo upływu lat i rozwoju znacznie bardziej zaawansowanych technik sterowania, regulator PID w swojej podstawowej wersji lub wariancie regulator PI pozostaje niezastąpionym narzędziem, udowadniając, że czasem najprostsze rozwiązania są najbardziej eleganckie i skuteczne.
FAQ – Najczęściej zadawane pytania
Jakie jest najczęstsze wyzwanie przy pracy z regulatorem PID?
Największym wyzwaniem jest proces strojenia, czyli znalezienie optymalnych nastaw regulatora. Wymaga to znalezienia złotego środka pomiędzy szybkością reakcji a stabilnością systemu. Nieprawidłowe nastawy mogą prowadzić do niestabilnej pracy, oscylacji lub bardzo powolnej regulacji.
Czy mogę używać tylko członu P (regulator P)?
Tak, regulator P może być używany w prostych aplikacjach, gdzie niewielki błąd w stanie ustalonym jest akceptowalny. Jest to najprostsza forma regulacji, która sprawdzi się tam, gdzie nie jest wymagana absolutna precyzja, np. w przybliżonej regulacji poziomu w dużym zbiorniku buforowym.
Kiedy człon D (różniczkujący) jest najbardziej przydatny?
Człon D jest najbardziej użyteczny w przypadku obiektów o dużej bezwładności (wolno reagujących na zmiany), gdzie istnieje ryzyko dużego przeregulowania. Działa on prewencyjnie, „hamując” reakcję w miarę zbliżania się do wartości zadanej, co tłumi oscylacje i skraca czas stabilizacji procesu.
Co to jest „wind-up” członu całkującego?
„Wind-up” (nasycenie członu całkującego) to zjawisko, w którym przy dużym i długotrwałym uchybie, człon całkujący akumuluje ogromną wartość, która nie przekłada się na realne zwiększenie sygnału wyjściowego (bo ten jest już na maksymalnym poziomie, np. 100%). Powoduje to, że po powrocie uchybu do zera, sygnał wyjściowy pozostaje przez długi czas na maksimum, co prowadzi do ogromnego przeregulowania. Nowoczesne regulatory posiadają wbudowane mechanizmy „anti-windup”, które zapobiegają temu problemowi.
